标题: NEW0056：教学-------图象后处理技术 3 [打印本页]

作者: 听蝉观竹 时间: 2004-10-26 05:03
标题: NEW0056：教学-------图象后处理技术 3
( 续上)

5　x－线模拟投影（x－ray proj）

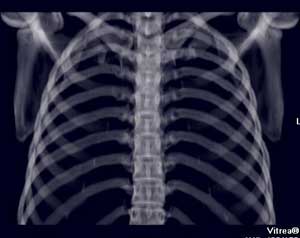

x－ray proj　是利用容积数据中在视线方向上的全部像元值成像的投影技术。重建后的图像效果
类似于普通x－线摄影，故称为x－线模拟投影。但是与普通x－线摄影比较主要优势是：
1）可进行多角度、多方位投影；2）可用clipping、cutting、seed和segmentation技术去除与
靶器官重叠的组织器官影像的干扰；3）可利用原始数据做回顾性后处理。x－ray proj 主要用于
骨骼病变的显示。

　

6透明化x－线模拟投影（4d）

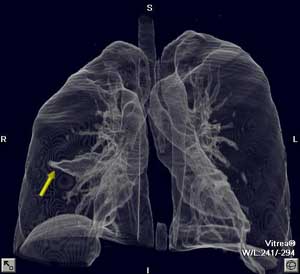

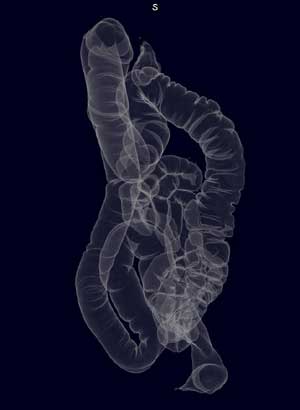

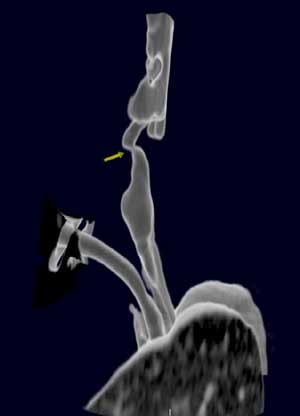

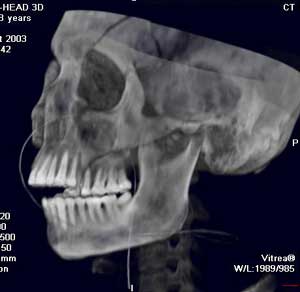

      4d图像实际上是由x－ray proj技术衍生出来的以透明方式显示的图像。它主要用于显示
中空器官和骨骼等表面组织结构密度明显高于内部组织密度的器官。因此，经过透明化处理的
x－ray proj图像在显示气道、食道、胃肠道、胆道、血管和长骨、扁骨等骨骼病变方面有一定的
优势。图像后处理技术要点：1）用segmentation技术去除靶器官（骨骼除外）以外的组织，
再调整ct值上下限以至只保留靶器官表面的影像；2）在x－ray proj界面中适当调整窗宽、窗位
直至获得具有明显透明效果的图像。

（b）三维表面重建

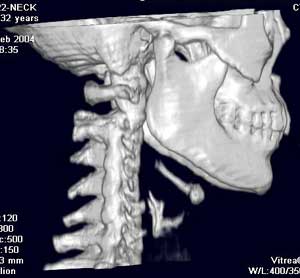

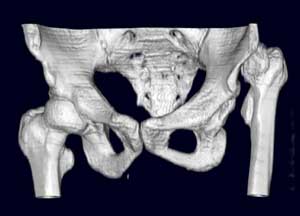

遮盖表面显示（ssd）：ssd是应用最早的三维图像后处理技术。与svr（对全部容积数据
进行遮盖成像）不同的是ssd是对高于所设定域值的表面数据进行遮盖计算机软件模拟的光源
成像的。ssd主要用于骨骼和血管、气道、胆囊等中空器官的显示。它的主要缺点是：
1）成像过程仅利用表面数据，故丢失信息较多；2）成像过程中如域值设置不当会造成一定
的假象。

（c）三维图像后处理工具
   平面剪辑（clipping）：用鼠标点选“clipping”图标，再分别拉动在屏幕上显示红、
绿、蓝色参考直线就可以沿x、y、z轴对图像做6个方向任意深度的切割剪辑。
   斜面剪辑（obliquc clipping）：用鼠标点选“obl. clipping”图标，再点击“cut”和
“rotate”按钮，并分别向上、下、左、或右推动鼠标就可以对图像做不同方向切面的切割剪辑，
通过拉动“depth”滑块可以调整切割的深度。
   切割（cutting）：用鼠标点选“drilling”图标，屏幕上即显示出参考图像“ref. image”。
此时可拖动鼠标在“a”或“b”图像区画出一矩形框（框的形状和面积即为洞口的大小），同时
在“ref. image”上显示的矩形框表示洞的深度，可用鼠标拖动此矩形框以调整深度。选择不同的“viewing angle”可改变“ref. image”的观察方向。然后，点击“apply”即可完成钻洞。
应用该工具可以模拟手术入路。
电子分离（seed）：进入组织器官分离（segmentation）界面，此时屏幕分为“原始图像区－orig”、“合成图像区－binary”、“原始图像+合成图像区－rrig+binary”和“结果图像区－result”
等四个区。点击“extract options”即打开“seed”屏幕，再点选“3d”、“include”，然后
用鼠标点击“exclude”，则除去与与此点相连的组织器官的图像。应用该工具可以实施电子关节分离

   msct仿真内窥镜
ct仿真内窥镜是20世纪90年代初由vining dj、gelfand dw和bechhold re 等首次报道并用
于检查结肠病变的一种特殊的三维图像后处理技术。由于应用该技术重建后的图像效果类似于纤维
内窥镜所见，所以被称为ct仿真内窥镜。

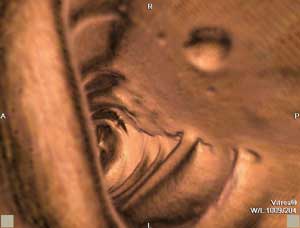

ct仿真内窥镜其成像原理主要是用“区带跟踪－region growing”法准确地识别中空器官的
壁与相邻组织之间的密度差，再根据所提取ct值的范围用大量的微小多边形生成仿真空腔图像。
应用该技术重建的图像有两种显示方式，一种是利用alatoview提供的软件功能将观察视线移入
腔内进行动态、实时的观察气管壁是否光滑、平整，是否存在管腔狭窄和闭塞，腔内是否有异物
阻塞等，即fly－through显示方式；另一种显示方式是将观察视线移到腔外面以观察靶器官的
外观形态的变化和与周围组织器官的三维空间关系，即fly－around显示方式。这种方式的重建
技术也称为“气体铸型”和“血液铸型”。
目前，ct仿真气管镜主要用于鼻腔、鼻旁窦、气管、支气管、胆道、输尿管、膀胱、结肠
等中空器官病变的显示。ct仿真血管镜可用于显示管腔内是否存在附壁血栓、动脉瘤体内是否
有分隔或发出血管分支的开口，以及动脉夹层真、假腔破口状态等。“血液铸型”对诊断脑动脉瘤
特别是微小脑动脉瘤也具有显著的优势。

[img]upload/forum/200410

作者: pp 时间: 2004-10-26 07:31
终于出来啦！谢谢听蝉观竹版主！这样的讲座多多益善，只是辛苦版主了！谢谢！！！

作者: men 时间: 2004-10-30 21:21
我处理的ssd图象怎么远没有您的清晰

作者: sdhct 时间: 2004-11-3 04:15
请问是几排的！
要什么软件！
我怎么没有见我老师作过！
我院是ge单排螺旋ct/e型ct机，不过定了台16排的philips的，加心脏软件包，不知道有没有做心脏的图象让我们看看。

作者: 听蝉观竹 时间: 2004-11-8 04:26
radinet 先生：我们的ct是toshiba aquilion 4层工作站是 vitrea 2。

作者: 权世辉 时间: 2004-11-26 17:22
谢谢＞

作者: yjdthankyou 时间: 2004-12-10 06:29
感谢楼主

作者: 飞陀 时间: 2004-12-16 23:57
简直太漂亮了，谢谢楼主。

作者: 小天天 时间: 2004-12-17 02:16
[emb6][emb7]

作者: zhaozilong 时间: 2004-12-20 17:00
[emb2]

作者: xqz 时间: 2004-12-22 08:16
very good

作者: my2390 时间: 2004-12-24 00:02
请问有专门的ct仿真内镜的书吗?[em1]

作者: 影象王 时间: 2005-2-25 00:14
很漂亮！谢谢楼主！！！

作者: 巩力中 时间: 2005-3-9 16:35
好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好好

作者: zhang5385 时间: 2005-5-15 01:27
[emb25][emb28][emb20]

作者: 一哲 时间: 2005-5-15 22:25
学无止境啊

作者: arbniya 时间: 2005-5-19 23:03
这些东东是听蝉老师花了心血的！！！

作者: 影象王 时间: 2005-7-23 21:30
非常漂亮啊！

作者: long128 时间: 2005-7-28 03:42
good！

[emb1][emb20][emb25]

作者: nclaowang 时间: 2005-9-4 18:28
11111

作者: yuanfang_22 时间: 2005-12-29 22:19
透明肺做的老是不清晰~！！~！~
希望高手给点指点！~！~！~

作者: zjx8267 时间: 2006-3-30 05:42
请问版主能不能进髋关节髋臼和股骨头进分离呢,谢谢

作者: 听蝉观竹 时间: 2006-3-30 06:04
完全可以进行髋关节髋臼和股骨头分离,.去除股骨头后观察髋臼,去除髋臼观察股骨头.工作站带这种软件，要去除那部分就选定那部分点击去除即可。

作者: trendsta 时间: 2006-4-23 19:42
我总感觉仿真内窥镜的用处不是很大，只不过用来愉人眼目而已

作者: BSSYYDMY 时间: 2006-4-25 08:25
谢谢了，真是太漂亮。

作者: 我爱放射 时间: 2006-5-21 20:21
标题: 回复：new0056：教学-------图象后处理技术 3
我们用的是东芝１６　后处理软件一样的　虽然有分离的功能　一些髋关节骨折的　　髋臼和股骨头关系比较密切　不容易分离　职能一点一点剃除　　不知你们是怎么做的　
东芝软件都是英文的　有些看不懂　还有很多功能没能开发　希望能真指教一下

作者: dona_ 时间: 2006-11-2 18:48
呵呵，楼主在拍摄内窥镜的图片时，可以把图像质量调节到３再拍，效果会好点！我们用的是东芝１６排的，我也发了一些图片，请指导一下！谢谢
