标题: 心脏超声基础知识 [打印本页]

作者: 屈指西风 时间: 2004-12-24 22:53
标题: 心脏超声基础知识
切面一：胸骨旁左室长轴切面

自前向后依次为右室前壁、右窒腔、前室间隔(室间隔的前部)、左室流出道和左室腔、二尖瓣前后叶及其腱索与乳头肌和左室后壁。于心底部分则为右室流出道、主动脉根部、主动脉辩和左心房。

[本贴已被翁志蓬于 2006-3-20 0:43:16 修改过]

作者: 屈指西风 时间: 2004-12-24 22:58
标题: 切面二：主动脉短轴切面
切面二：也叫心底短轴切面

显示主动脉根部横切面，主动脉根部后方为左右心房，中间有房间隔。

[本贴已被翁志蓬于 2006-3-20 0:43:39 修改过]

作者: 屈指西风 时间: 2004-12-24 23:02

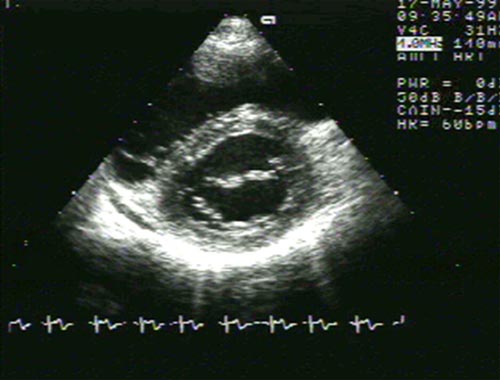

标题: 切面三：二尖瓣口短轴切面
切面三：二尖瓣短轴

可见二尖瓣菲薄纤细，前后叶镜向运动，于舒张期呈鱼口样张开，有足够的开放面积，收缩期关闭。左室呈圆形，于收缩期呈一致性向心性收缩。

[本贴已被翁志蓬于 2006-3-20 0:44:25 修改过]

作者: 屈指西风 时间: 2004-12-24 23:05
标题: 切面四：乳头肌短轴切面
切面四：乳头肌短轴切

显示左室腔内约在时钟3和8点的位置上二个突起的前外侧与后内侧乳头肌，于收缩期随心壁增厚而增厚。

[本贴已被翁志蓬于 2006-3-20 0:44:49 修改过]

作者: 屈指西风 时间: 2004-12-24 23:08

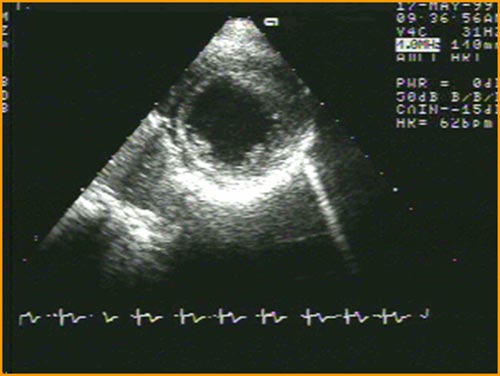

标题: 切面五：心肌切面
切面五：心肌切面

显示规则协调的向心性收缩与舒张的圆形图像即左室心尖部。

[本贴已被翁志蓬于 2006-3-20 0:45:14 修改过]

作者: 屈指西风 时间: 2004-12-24 23:10

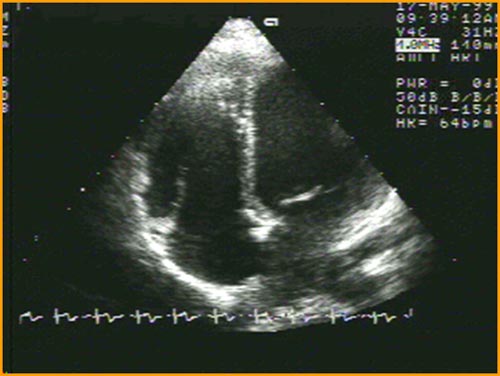

标题: 切面六：心尖四腔切面
切面六：心尖四腔切面

超声束由心尖向右上心底方向作额面扫查时，可显示左右心室、左右心房、后室间隔与房间隔和二组房室瓣即二尖瓣与三尖瓣。

[本贴已被翁志蓬于 2006-3-20 0:45:39 修改过]

作者: 屈指西风 时间: 2004-12-24 23:29

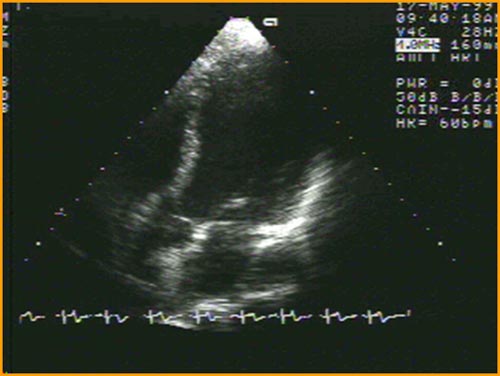

标题: 切面七：心尖二腔观
切面七：心尖二腔观

主要用于观察左心室的前壁及下壁的舒缩功能。

[本贴已被翁志蓬于 2006-3-20 0:47:36 修改过]

作者: 屈指西风 时间: 2004-12-25 12:45
标题: （转贴）来看一个vsd
心尖五腔切面，肌部vsd：

[本贴已被翁志蓬于 2006-3-20 0:48:04 修改过]

作者: jcm0408 时间: 2004-12-27 10:44
图文并茂，好！

作者: 屈指西风 时间: 2005-4-7 21:21
欢迎来交流！

作者: chaoran168 时间: 2005-7-30 23:22

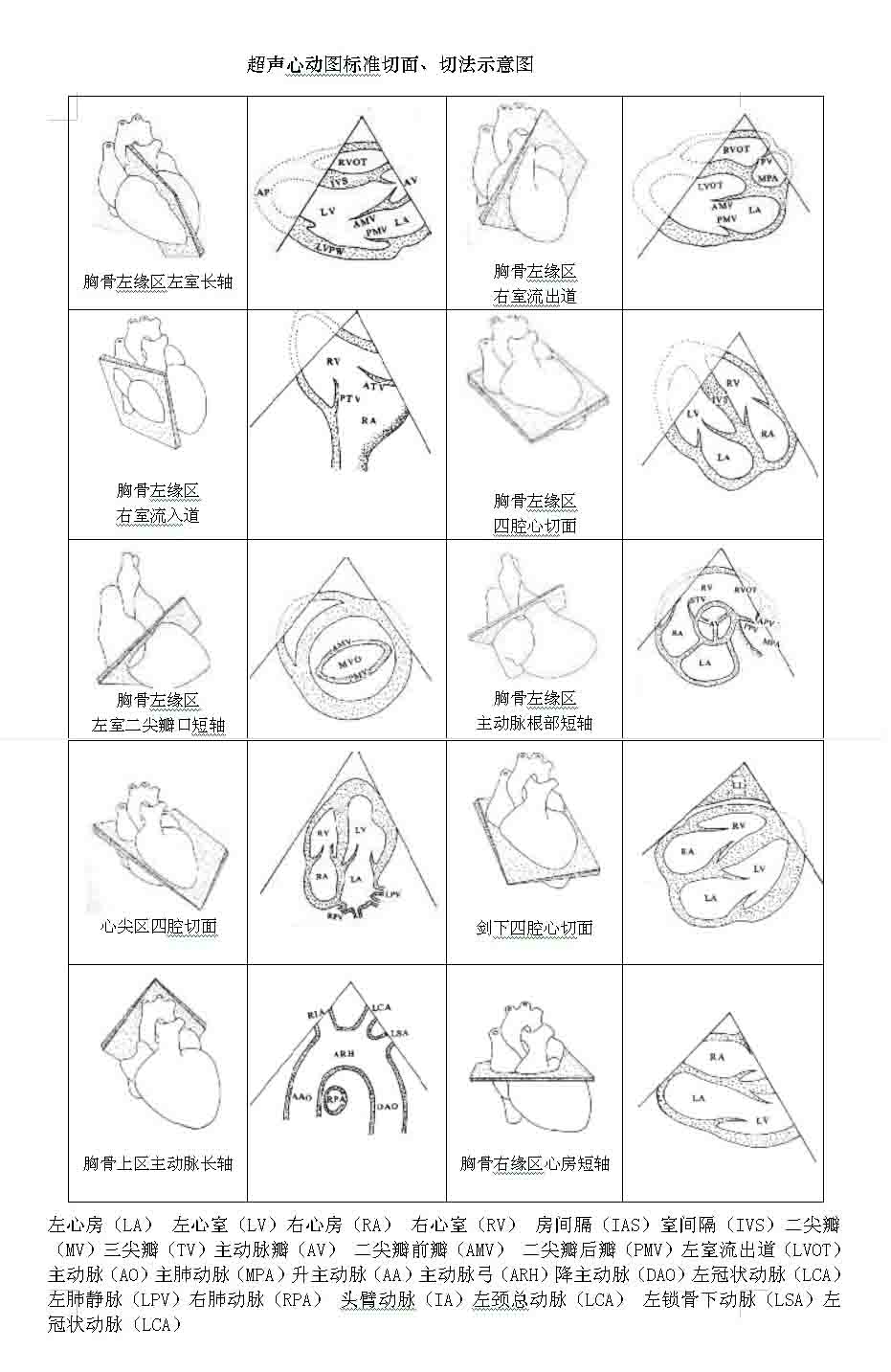

标题: 切面超声心动图手法及示意图（适用初学者）
我最近正在学习心超，认为掌握心脏切面的手法还是很重要的，故自己搜集了一些资料并进行整理，感觉下面这幅图还是挺实用的，尤其对于像我这样的初学者。请斑竹加分鼓励！

作者: chaoran168 时间: 2005-7-30 23:25
标题: re: 切面超声心动图手法及示意图（适用初学者）
[quote=\"chaoran168\"]我最近正在学习心超，认为掌握心脏切面的手法还是很重要的，故自己搜集了一些资料并进行整理，感觉下面这幅图还是挺实用的，尤其对于像我这样的初学者。请斑竹加分鼓励！[/quote]
新手不知如何修改自己的帖子，刚才没传上去图片，现在补上：

作者: 屈指西风 时间: 2005-8-14 16:30
切面很清晰，欢迎交流！

作者: 水银 时间: 2005-9-13 23:47
复习了一遍。用英文标注图像更加容易明白。

作者: maomaotu 时间: 2005-10-6 08:50
我看不懂,有没有基础知识,可以熟悉呢?
回声的问题是怎么回事,请教斑竹大人~~~~

作者: LPFWX 时间: 2005-10-17 19:04
好东西啊加强学习拉 [emb28]

作者: ultrasounddoppl 时间: 2005-11-26 21:31
心尖四腔不够经典，心尖两腔不太正确吧？？

作者: 一点 时间: 2006-2-22 05:20
[emb6]

作者: xinxin2006 时间: 2006-3-15 05:44
我也觉得心尖两腔不太对

作者: 程风 时间: 2006-3-18 19:25
感谢你！我只是个学生，着对我的帮助太大了！

作者: lcj521219 时间: 2006-4-12 06:00
对于心脏彩超刚入门的人是很好的教材式切面，很清晰

作者: 高佳 时间: 2006-4-12 06:26
心脏的还不懂,也没看过书,没上过手......
想学学!!!

作者: liuguilin 时间: 2006-4-13 05:08
才想学，请前辈多指教，

作者: yyxq 时间: 2006-4-29 20:11
很不错,谢谢
可以给qq

作者: wang728 时间: 2006-5-12 07:33
心尖两腔角度偏了

作者: 气自华 时间: 2006-5-16 01:01
谢谢了，收益。

作者: first8868603 时间: 2006-5-23 05:05
比较的类型图象，就是少了m型的，加上一些m型曲线也许会更好！！

作者: xylmj123 时间: 2006-9-10 07:09
标准切面又复习了一遍,谢谢.

作者: daimarlingna 时间: 2006-10-11 02:32
太好了，可以多学习

作者: yanwenbin 时间: 2006-10-16 00:32
支持

作者: brianzzm 时间: 2006-10-21 05:32
好

作者: tjjlm 时间: 2006-10-25 03:12
好啊

作者: 陈志华 时间: 2006-10-26 21:26
我是新手
还是有些不明白

作者: shuqiang1 时间: 2006-11-5 03:52
好病例,对初学者有很大的帮助,西门子的彩超二维图象很清楚,心尖四腔心室显示不够,二腔心变成了三腔心,探头旋转不够.

作者: 天曉 时间: 2006-11-21 05:35
不錯

作者: zhangming52012 时间: 2006-11-26 04:02
好东东啊

作者: lily20l 时间: 2006-12-11 05:35
第一次看，有点糊涂．．．．呵呵｀谢谢咯！

作者: 蔷儿 时间: 2006-12-13 01:52
来看看！

作者: lwf999888 时间: 2006-12-16 22:35
图文并茂,能标识详细一些就更好了．

作者: daimarlingna 时间: 2006-12-24 22:58
图文并茂，好！

作者: 心如海 时间: 2007-1-3 02:10
受益非浅

作者: 清雨 时间: 2007-1-4 17:52
谢谢
还可不可以多点
心脏的解剥我老搞不是很明白
可不可以给我讲解得详细点！嘿嘿谢了

作者: suyue 时间: 2007-1-11 03:23
是挺不错，只是可惜了我没办法把他考下来，这对于我们出学者是挺有用的

作者: 韵翔 时间: 2007-1-29 17:02
辛苦

作者: liutao121 时间: 2007-3-5 07:14
切面很好

作者: pushaolin 时间: 2007-6-23 15:12
二尖瓣瓣膜可见钙化。
二尖瓣关闭不全伴主动脉瓣狭窄，建议彩超

作者: 看海 时间: 2007-7-3 18:10
第一次看到肌部vsd谢谢

作者: ouyangjiande021 时间: 2007-7-29 00:11
不错.

作者: 柯尔 时间: 2007-8-25 03:00
ok

作者: muxiaodong 时间: 2008-1-1 04:14
好，希望版主能多出些关于心脏方面的图片，谢了。

作者: 看海 时间: 2008-1-15 03:30
谢谢复习了

作者: lzplmx 时间: 2008-3-31 16:19
图文并茂，详细

作者: shuleisun 时间: 2008-4-14 05:48
不错，很经典

作者: zhuren 时间: 2008-4-18 22:28
谢谢讲解

作者: 玻璃猫 时间: 2008-5-30 08:09
有肺遮挡的病人，主动脉短轴切面好难打。室间隔缺损，有过隔血。

作者: zfyn 时间: 2008-6-4 05:11
不错

作者: 寻幽入微 时间: 2008-8-19 04:06
初来乍到，对心脏的切面还是比较生疏啊！

作者: nan345068784 时间: 2008-12-11 04:46
最好是用箭头标识这样更容易看懂

作者: 雪原雪原 时间: 2008-12-30 00:41
不错，都是基础性的东西，复习一下

作者: 用用看看 时间: 2009-2-13 05:08
好东西我取下来问问老师去

作者: haixia1234 时间: 2009-3-28 22:15
够详细的啊，多谢楼主了啊招聘b超医生

作者: pdm1000 时间: 2009-4-23 06:19
厉害

作者: nssm 时间: 2009-7-18 00:34
学习

作者: 灵狐 时间: 2010-1-30 04:27
最后一张是不是室间隔缺损

作者: 健康人生 时间: 2010-9-28 02:14
学习了
